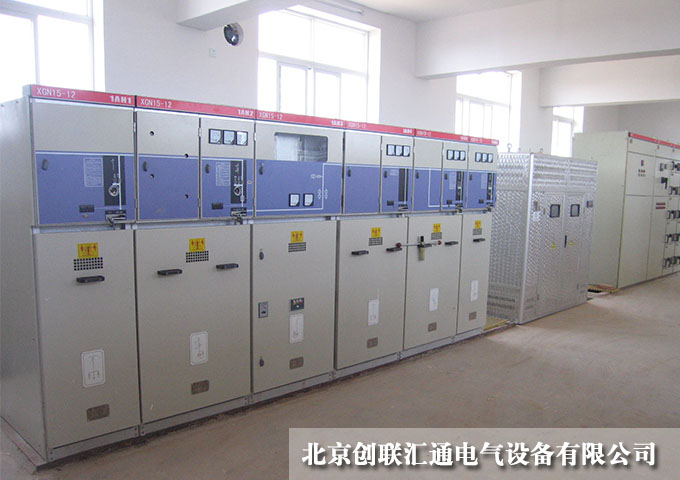

XGN15-12型高壓負荷開關柜廣泛應用于10kv二次變電站,做為分配、傳輸電能的主要開關設備。在民用及工礦企業中,絕大多數負載均能采用負荷開關柜進行控制和分配,變壓器采用負荷開關與熔斷器配合,這樣比采用斷路器柜更加經濟實用,占地面積小,安裝及擴容簡單方便。十分負荷我廣大用戶的用電要求。
全國24小時銷售熱線:13263317831
XGN15-12型戶內交流高壓六氟化硫環網開關設備,是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、即緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品具有“合-分-接地”三工位滅弧室,配帶“五防”功能(防止負荷分合主開關;防止誤入帶電隔;防止誤分主開關;防止帶電接地線;防止接地開關在接地位置送電),聯鎖可靠,斷口絕緣強度高,大爬距設計,出線端均用壓罩保護,特殊的動密封盒固定密封設計。
序號 |
項目 |
單位 |
技術參數 |
1 |
額定電壓 |
KV |
12 |
2 |
最高工作電壓 |
KV |
12 |
3 |
額定電流 |
A |
630-1250 |
4 |
額定開斷電流 |
KA |
20 25 31.5 |
5 |
額定短路關合電流(峰值) |
KA |
50 63 80 |
6 |
額定短路動穩定電流 |
KA |
50 63 80 |
7 |
額定短路熱穩定電流 |
KA |
20 25 31.5 |
8 |
額定熱穩定時間 |
s |
4 |
9 |
防護等級 |
|
IP3X |
10 |
母線系統 |
|
單母線 |
11 |
操作方式 |
|
彈簧儲能式、永磁式 |
12 |
外形尺寸(寬×深×高) |
mm |
950×900×2400 |
