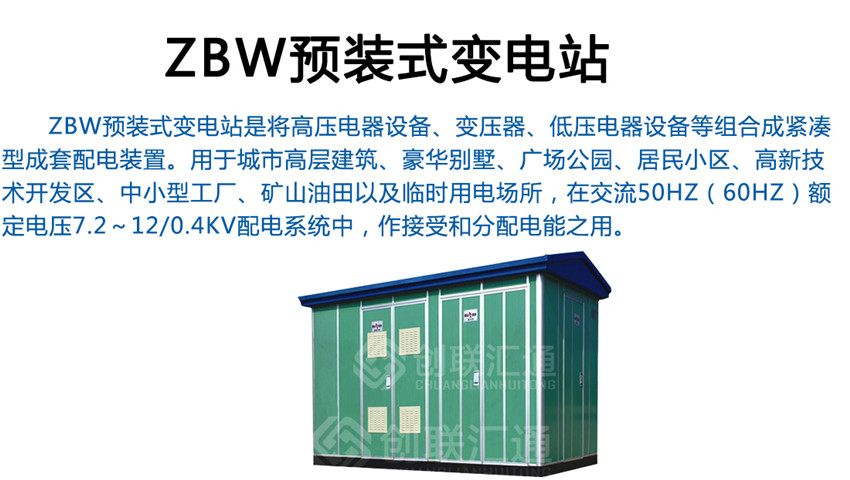

用于城市高層建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時用電場所。
全國24小時銷售熱線:13263317831

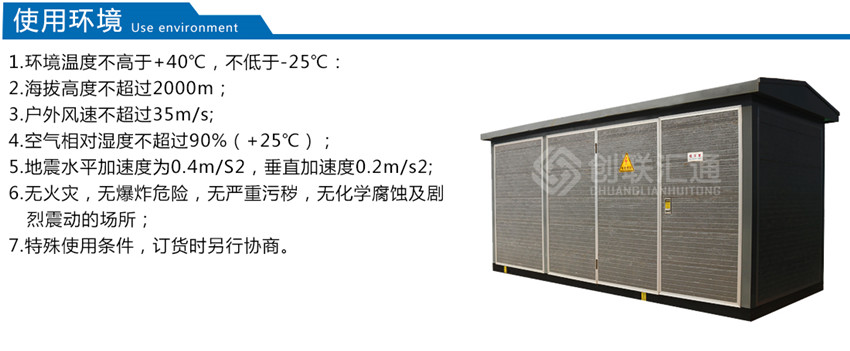

本系列預裝式變電站適用于12KV,額定頻率為50HZ的三相交流系統,容量配置在2500KVA以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所。適用于環網供電。也適用于反射式終端供電。 本系列預裝式變電站具有結構緊湊、成套性強。運行安全可靠,維護方便,造型美觀等優點:具布體積小。占地面積小??蛇x擇性大?,F(xiàn)場安裝小,安裝調試周期短,以及隨負荷中心等特點。 一、正常使用條件 *周圍空氣溫度不超過+40c(: ,低周圍空氣溫度-25~C *海拔刁;超過1000,米,若使用特殊訂購的變壓器和低元件,可達海拔300米。 *垂直傾斜度不超過5′,無劇烈振動及無沖擊的場所。 *空氣濕度不大于90%(+25oC) *無導電塵埃,無爆炸危險、無腐蝕金屬和電器元件的氣體場所 *戶外風速不超過35m/s 二、產品設計特點 外殼參照外進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀、維護方便等特點。外殼材料有多種選擇。如:鍆合金板、鋼板、復合板、不銹鋼板、非金屬材料(玻璃纖維水泥)等。 高壓側一般采用負荷開關,也可采用真空斷路器,并且有齊全的防誤操作功能。還可選配:XGN20-12L 六氟化硫環網柜,HXGN15A、HXGN17等環網開關設備。變壓器可采用油浸式變壓器,全密封變壓器,也可采用于式變壓器。變電站保護性能完善,操作方便,高低壓計量可供選擇,可根據用戶要求配備門動無工率補償裝置。 箱體頂蓋設計為雙層結構,夾層間充滿泡沫塑料,具有良好的隔熱作用:高、低壓室在其內部設計有獨立的頂板,變壓器室內設防凝露及門動溫控監視、加熱、降溫裝置。 箱體采用自然通風,也可加裝強迫設備。門板及側板對應百葉窗位置上裝有防塵裝置。
序號 |
項 目 |
單位 |
高壓電器 |
變壓器 |
低壓電器 |
1 |
額定電壓 |
kv |
7.2/12 |
6/0.4、12/0.4 |
0.4 |
2 |
額定容量 |
kva |
|
100~1250 |
|
3 |
額定電流 |
a |
200~630 |
|
100~3000 |
4 |
額定開斷電流 |
a |
負荷開關400~630a |
|
15~63 |
ka |
組合電器取決于熔斷器 |
||||
5 |
額定短時耐 |
ka/s |
20/2 |
200~400 kva |
15/1 |
12.5/4 |
400 kva |
30/1 |
|||
6 |
額定峰值耐受 |
ka |
31.5、50 |
200~400 kva |
30 |
400 kva |
63 |
||||
7 |
額定關合電流 |
ka |
31.5、50 |
|
|
8 |
1min工頻耐 |
kv |
相對地、相間30/42 |
油浸:35/5min |
≤300v時2kv |
隔離斷口34/48 |
干式:28/5min |
300,600v時2.5kv |
|||
9 |
雷電沖擊 |
kv |
相對地、相間60/75 |
75 |
|
隔離斷口75/85 |
75 |
|
|||
10 |
噪聲水平 |
db |
|
油浸:<55 |
|
干式:<65 |
|||||
11 |
防護等級 |
ip23d |
|
