一、產品用途

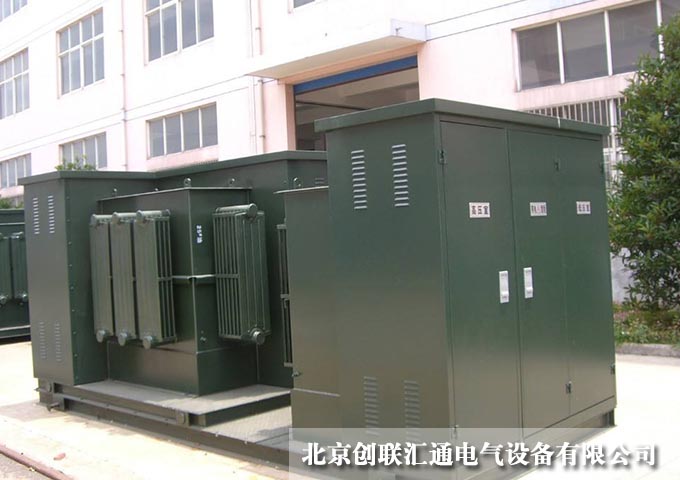

ZGS11-12/0.4預裝式變電站是產化美式箱變。該產品作為電纜化配電網中重要的供電單元,集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品,廣泛應用于城鄉配電網之中。
該產品將高壓負荷開關、高壓熔斷器置于變壓器油中,具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構,配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我電網的實際要求,公司又推了插拔型下式熔斷器,熔絲的熔斷不影響變壓器油的性能。根椐低壓饋出要求的復雜程度,
ZGS11-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式,使用戶和設計單位在選型時,做到更靈活、更經濟。
二、使用環境
1、環境溫度:最高氣溫 +40℃,最低氣溫 -30℃;
2、海拔:≤1000m;
3、風速:相當 34m/s(不大于700pa);
4、濕度:日相對濕度平均值不大于95%,月相對濕度平均值不大于95%;
5、防震:水平加速不大于 0.4m/s;垂直加速度不大于 0.15m/s;
6、安裝地點傾斜度:不大于 3°;
7、安裝環境:周圍空氣不受腐蝕性、可燃性氣體等明顯污染,安裝地點無劇烈震動;
8、訂購本產品超出上述條件的規定時,可與本公司協商。
三、產品優點
1.結構緊湊,體積小,僅為同容量產歐式箱變的1/3~1/5左右,大大減少占地研積。
2.全密封,全絕緣結構,無需絕緣距離,可靠保護人身安全。
3.高壓接線即可用于環網,又可用于終端,供電方式靈活,可靠性高。
4.變壓器性能卓越;低損耗、低噪音、低溫升;過載能力強,抗短路,耐沖擊能力強。
5.滿足各種低壓饋出要求,可按方案選擇,亦可自行設計。
6.電纜頭有200A肘型插頭及600A“T”型同定式電纜接頭兩種,均可配置全絕緣氧化鋅避雷針器,200A型電纜頭可以帶負荷插拔,又可以起到隔離開關的作用。
四、結構特點
箱殼骨架結構采用槽鋼及角鋼制造,有較高的機械強度,外殼采用鋁合金板等材料制造,表面光滑平整,產品美觀大方,且具較好的防腐性能。箱體的基座高出地基300~600mm。
柜殼所有的門均向外開,開啟角度大于90°,且設定位裝置。并裝有把手、暗閂和能防雨、防堵、防銹的暗鎖。箱體均為全密封防盜結構;為保證在一般周圍空氣溫度下運行時,所有的電器設備的溫度不超過其最大允許溫度,箱體設有足夠的自然通風口和隔熱措施。預裝式變電站的箱體設有專用接地導體,該接地導體上設有與接地網相連的固定連接端子,其數量為兩個以上,有明顯的接地標志。接地端子為直徑不小于12mm和銅質螺栓。接地導體采用銅帶,其電流密度不大于200A/mm2載面不小于30mm2,并保證流過最大短路電流時不發生過熱或影響周圍物體的安全。專用接地導體所承受的動、熱穩定電流應與高壓配電裝置的接地方式相配合。
名稱 |
單位 |
高壓電氣設備 |
變壓器 |
低壓電器設備 |
額定單位 |
KV |
12 |
10/0.4 |
0.4 |
額定電流 |
A |
630 |
72/1800 |
|
額定頻率 |
Hz |
50 |
50 |
50 |
額定容量 |
KVA |
|
50-1250 |
|
Tmin工頻耐受電壓 |
KV |
對地、相間42、斷口48 |
35/28 |
2.5/2.0 |
雷電沖擊時受點壓 |
KV |
75 |
75 |
|
殼體防護等級 |
|
|
全封閉 |
IP23 |
噪音水平 |
dB |
|
油變〈55 |
|
